  MACHINE CNC POUR
LA DECOUPE
DES AILES
EN POLYSTYRENE

amfc.aero.free.fr

    Merci messieurs les concepteurs et merci messieurs les modélistes pour avoir mis à disposition vos réalisations dont je me suis largement inspiré pour réaliser ma table de découpe.

    Coût de réalisation mécanique : 45 €, règle de maçon, tube de 20mm, glissière de tiroir, tube carré de 10mm pour l’arc. Les moteurs sont de récupération dans des vieux lecteurs de disquette 5'1/4, 12 volts 12 watts 200 pas.

    Tout le reste et de provenance diverse, pièce de fixation de meuble de cuisine, plaque d'alu de récup, etc... L'interface et une MM2001, la chauffe auto n'a fonctionné que lorsque j'ai paramétré l'interface // en mode ecp+epp dans le bios du PC (166 mmx).

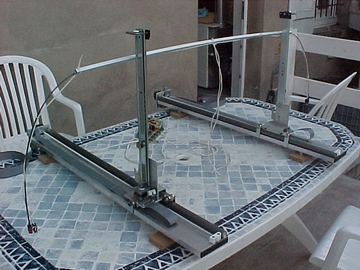

Vue générale des éléments de découpe, l'arc est normalement suspendu au plafond par des poulies et un contrepoids

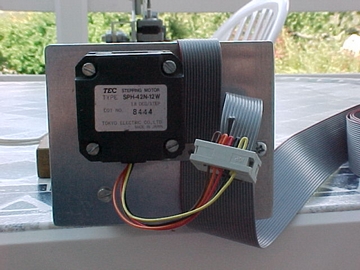

Vue sur le moteur en X, récupération sur lecteur 5'1/4, l'utilisation de connecteurs encartables simplifie le câblage, chaque fil des moteurs est connecté sur deux fils de la nappe

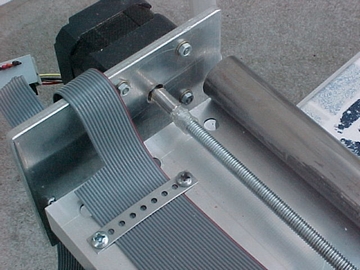

Détail de fixation moteur des X et du câble en nappe, accouplement moteur /tige filetée de 6mm par un morceau de durit.

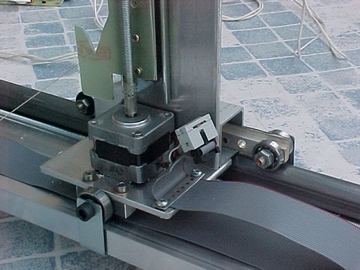

Vue générale du chariot X et du moteur Y, le guidage en Y et réalisé par une glissière de tiroir, le fil de coupe repose sur un V en époxy.

Détail du chariot des X , l' image parle d'elle même , les roulements sont ceux que j'ai changé sur les paliers avant de moteur type 40/45 depuis moult années , le rail et un tube en acier doux  et malgré les apparences, le guidage et la douceur de fonctionnement sont top. Les pattes anti basculement ne touchent pas le châssis en fonctionnement normal.


L'écrou d'entraînement est un morceau de nylon percé et taraudé au diamètre de la vis de 6.

Le châssis et une règle en alu de deux mètres coupée en deux , la fixation du rail est assuré par une vis btr de 6 le traversant via une entretoise et venant se visser dans un manchon en alu taraudé inséré dans le bout du tube.

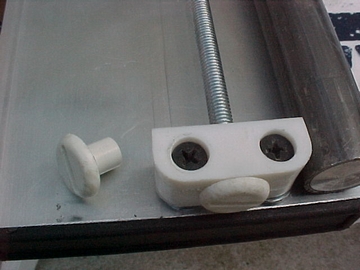

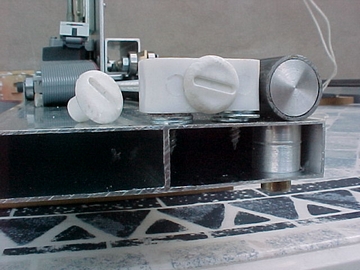

Détail des paliers de la tige filetée en X et en Y, accastillage de cuisine au bricotruc du coin, le réglage se fait par des rondelles pour les X, et pour les Y on visse +ou- dans le support en pvc gris.

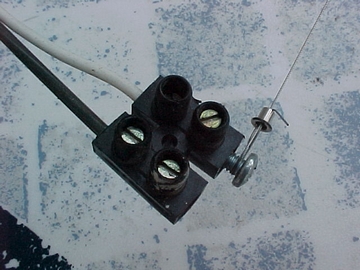

Détail de la fixation et de la connexion du fil de coupe. L'arc est réalisé avec un tube en alu de section carré de 10mm et de deux morceaux de 50 cm de CAP de 4mm cintrée


L'interface mm2001 qui a fonctionnée du 1er coup.
Merci messieurs les concepteurs et...
chapeaux bas !


Merci à Philippe pour la réalisation de cette page !..
